Photo: UHH/Large-scale equipment

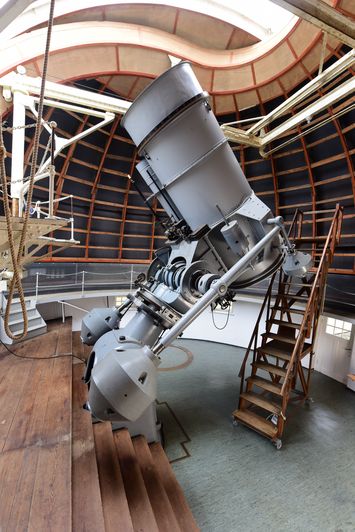

Catalogue number: SpT01 Name: 1m-Spiegelteleskop Year of manufacture: 1911 Manufacturers: Carl Zeiss, Jena Weight: 26t Aperture: 1m Focal length: 15m History:
Das 1m-Spiegelteleskop der Hamburger Sternwarte - seinerzeit das größte Spiegelteleskop Europas und drittgrößte auf der Welt – markiert wissenschaftsgeschichtlich den Übergang von der klassischen Astronomie zur modernen Astrophysik und technikgeschichtlich die allmähliche Ablösung der Linsenteleskope durch Spiegelteleskope. Weil es sich nahezu im Originalzustand befindet, ist es das historisch wertvollste und wissenschaftsgeschichtlich bedeutendste Instrument der Hamburger Sternwarte. Bei seiner Indienststellung 1911 war es das viertgrößte Spiegelteleskop der Welt und das größte Teleskop Deutschlands. Bis 1920 wurden an ihm v. a. durch den damaligen Direktor der Sternwarte Richard Schorr über 1.700 Fotoplatten aufgenommen und zahlreiche Kleinplaneten und Kometen entdeckt oder wiederentdeckt. Walter Baade, der bis 1931 an dem Instrument arbeitete, gelangen zahllose Aufnahmen von Sternhaufen, Gasnebeln und Galaxien, und er konnte erstmals die Existenz isolierter Sterne weit außerhalb der Milchstraße nachweisen. Das Teleskop wurde 2013 vom Förderverein Hamburger Sternwarte e.V. denkmalgerecht saniert. Es wird heute nicht mehr wissenschaftlich genutzt, ist aber voll betriebsfähig und bei öffentlichen Beobachtungabenden im Einsatz. Technology:
Mit seiner Zeiss-Entlastungsmontierung zählt das 1m-Spiegelteleskop zu den ungewöhnlichsten Konstruktionen des Fernrohrbaus. Die spezielle Entlastungsmontierung von Franz A. Meyer (1868--1933), Carl Zeiss Jena, erlaubt die einfache Handhabung des 26 Tonnen schweren Instruments. Tatsächlich lässt sich das schwere Instrument leicht mit einer Hand in Bewegung setzen. Dr. Matthias Hünsch, Oktober 2000 Site: 53.480490, 10.241047 Legal Status: All rights reserved
Photo: UHH/Large-scale equipment
Catalogue number: GrRefr01 Name: Großer Refraktor Year of manufacture: 1912 Manufacturers: Carl Zeiss, Jena, Optik: Steinheil, München, Montierung: A. Repsold & Söhne, Hamburg Aperture: 60cm Focal length: 9m History:
Mit einem Linsendurchmesser von 60 cm und einer Brennweite von 9 m zählt der Große Refraktor der Hamburger Sternwarte zu den größten Refraktoren Deutschlands. Als Refraktor bezeichnet man ein Linsenteleskop, in dem ein aus zwei Linsen zusammengesetztes Objektiv ein optisches Bild erzeugt, das entweder mit einer Fotoplatte aufgenommen oder mit einem Okular vergrößert betrachtet werden kann. Im 19. Jahrhundert zählte so ein langbrennweitiger Refraktor zur Standardausstattung jeder Sternwarte. Doch die Herstellung immer größerer Linsen bereitete erhebliche Schwierigkeiten, so dass im 20. Jahrhundert die Spiegelteleskope die Oberhand gewannen. Unser "Grosser Refraktor" wurde bis in die 1980er Jahre hinein für Beobachtungen zur Astrometrie und für visuelle Beobachtungen von Planeten, Kometen, Asteroiden sowie für die visuelle Photometrie (Helligkeitsmessung) von Veränderlichen Sternen, u.a. von Kasimir Graff (1878-1950) eingesetzt. Georg Thiessen (1914-1961) gelang es mit dem Refraktor im Jahr 1951 schwache globaler Magnetfelder der Sonne nachzuweisen. Technology:
Technisch bemerkenswert ist die erste grosse Hebebühne der Welt, gebaut von Carl Zeiss Jena im Jahr 1911 (Höhenunterschied von 4,50m). Die Bedienung des Großen Refraktors wird durch die eingebaute Hebebühne wesentlich erleichtert. Der gesamte Fußboden der 13m durchmessenden Kuppel ist an starken Stahlseilen aufgehängt und durch große Betongewichte ausbalanciert. An der Innenwand des kreisförmigen Kuppelgebäudes befinden sich drei um 120° versetzt angeordnete Spindeln, an denen die Hebebühne durch elektromotorisch angetriebene Muttern um 4.5m auf- und abbewegt werden kann. Dadurch ist es möglich, das Okularende in jeder Stellung des Teleskops bequem zu erreichen, ohne daß man auf Leitern oder Gerüste klettern muß. Am Teleskoptubus sind noch ein Leitrefraktor von 18cm Öffnung und 8.5m Brennweite sowie ein 10cm Sucher angebracht. Teilkreise im Innern der Repsold-Montierung können durch Ablesefernrohre vom Okularende aus abgelesen werden. Die Feinbewegung wurde inzwischen auf Elektromotoren umgestellt, die Grobbewegung erfolgt hingegen durch Schwenken des tonnenschweren Rohres von Hand. Als Besonderheit ist noch eine direkt hinter dem Objektiv angebrachte, vom Okularende aus zu betätigende Irisblende zu erwähnen, die es gestattet, die Öffnung des Teleskops zwischen ca. 5cm und 60cm stufenlos zu variieren, um sie dem Beobachtungszweck und den Luftverhältnissen anpassen zu können. Dr. Matthias Hünsch, Oktober 2000 Site: 53.479429, 10.240076 Legal Status: All rights reserved
